Montážní střešní svorka na solární panely

Egret Solar je specializovaným poskytovatelem montážních řešení pro fotovoltaické panely. Zde představená svorka pro montáž solárních panelů je k dispozici pro hromadné objednávky a další velké potřeby nákupu. Střešní svorka je speciálně navržena tak, aby vyhovovala střešním krytinám z trapézového vlnitého plechu a využívá bezvrtání, které se montuje přímo na hřebeny kovových panelů. U fotovoltaických projektů provozovaných v rámci rozpočtových omezení výběr této střešní svorky minimalizuje nevyužité okraje střechy, čímž maximalizuje instalovanou kapacitu střešní plochy. Vyrobeno z vysoce pevné nerezové oceli s pískovanou povrchovou úpravou a spárováno s EPDM voděodolnou pryžovou podložkou.

Hlavní přednosti produktu

Primární funkcí solární objímky z vlnité ocelové střechy je bezpečně upevnit FV moduly ke hřebenům barevných ocelových střešních profilů. Není potřeba žádné předvrtání, můžete jednoduše pomocí elektrického šroubováku zašroubovat samořezné šrouby přímo do svorky pro fixaci. Naše solární montážní svorky jsou vybaveny EPDM, který zajišťuje, že hydroizolační vrstva střechy zůstane neporušená. Střešní příchytka je navržena pro horizontální uspořádání modulů, pokud požadujete vertikální uspořádání modulů, Egret Solar pro tento účel nabízí také solární montážní střešní příchytku. Tato svorka je kompatibilní s trapézovými barevnými ocelovými střešními krytinami a slouží jako kritická součást pro komerční a průmyslové FV elektrárny.

Materiály a specifikace produktu

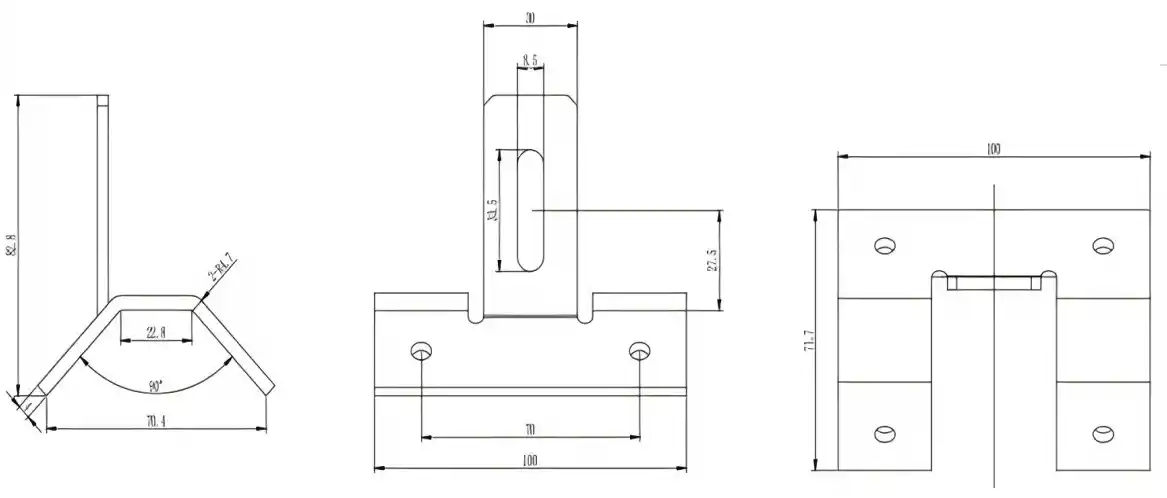

Naše solární montážní svorka je vyrobena z nerezové oceli s pískovanou povrchovou úpravou. To nabízí vynikající pevnost a odolnost proti korozi. S pryžovými podložkami EPDM, které se těsně přizpůsobí povrchu střešní tašky, zajišťuje vodotěsné utěsnění střešní tašky. Naše standardní střešní PV svorky měří 100 mm na délku, obrázek níže s konkrétními rozměry. Můžeme také upravit rozměry tak, aby vyhovovaly konkrétnímu profilu tašky vaší střechy.

Modulární montážní systém

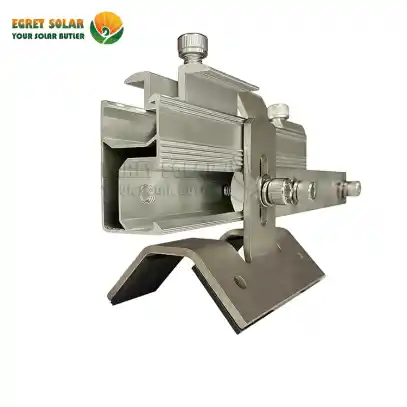

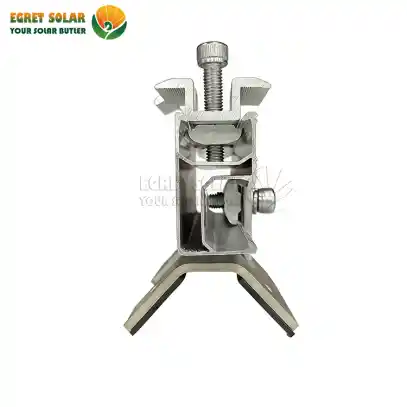

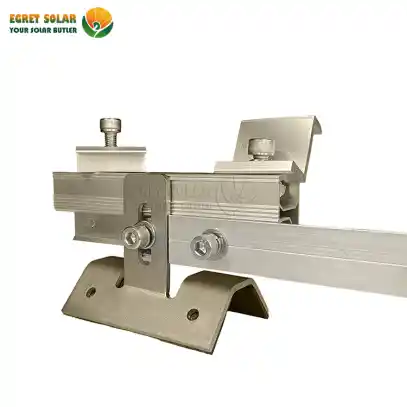

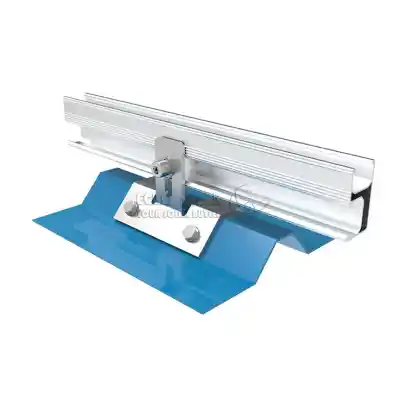

Pro solární lichoběžníkové střešní objímky se vyznačuje modulární montážní konstrukcí, která umožňuje sestávat z Egret Solarkolejnice 47 mm, kolejnicový konektor a další příslušenství k vytvoření kompletního solárního systému montáže na kovovou střechu. Střešní objímka z trapézového vlnitého ocelového plechu se připevňuje ke kolejnici 47 mm pomocí šroubu M8 aposuvná matice, zatímco střední svorka a koncová svorka jsou umístěny na kolejnici pro pevné upevnění solárních modulů. Výšku koncových svorek a délku šroubů spočítáme podle rozměrů vašich FV modulů.

Klíčové body instalace

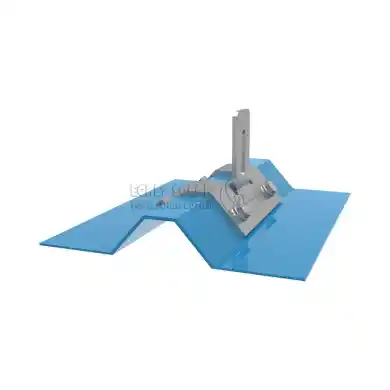

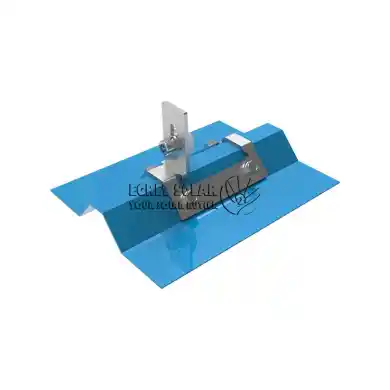

Na základě vašeho bočního plánu rozmístění FV modulů umístěte solární střešní objímky bez vrtání proti hřebenům barevných ocelových střešních plechů. Dalším krokem je jednoduché utažení šroubů elektrickým šroubovákem, montáž střešní svorky trvá pouhé dvě minuty. Poté zasuňte matici do kolejnice a utáhněte šrouby M8. Umístěte moduly na kolejnice a poté pomocí středních svorek a koncových svorek je zajistěte na místě. Nakonec zajistěte, aby nedošlo k žádné vůli pro dokončení instalace.

Balení

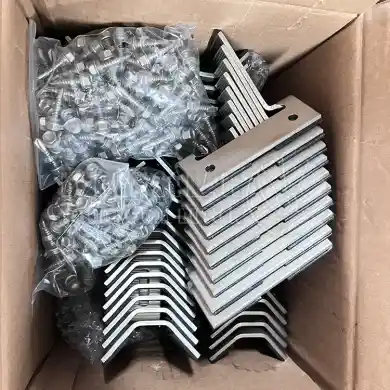

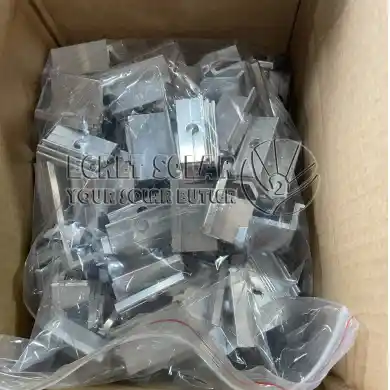

Standardní rozměry kartonu pro kovové střešní PV svorky jsou 540 x 220 x 220 mm. Standardní konfigurace obsahuje 60 sad na karton a šrouby jsou jednotlivě zabaleny, aby se zabránilo ztrátě a také aby byly chráněny před poškrábáním a vlhkostí během přepravy.

FAQ

Q1: Které typy barevných ocelových střešních plechů jsou kompatibilní se střešní svorkou?

Odpověď:  Je kompatibilní s běžnými trapézovými barevnými ocelovými střešními plechy. Pro plechy se speciálními specifikacemi můžeme poskytnout svorky na míru.

Otázka 2: Omezuje způsob montáže střešní svorky hydroizolaci barevné ocelové střechy?

A:  Ne, není. Hydroizolační těsnění EPDM těsně přiléhá k povrchu střechy a účinně eliminuje riziko zatékání vody způsobené prostupy střechou.

Q3: Můžete udělat OEM / soukromé značení pro velké objednávky?

Odpověď:  Ano, pro hromadné objednávky můžeme udělat OEM. Můžeme změnit věci, jako jsou štítky produktů, barvy a další detaily.

Otázka 4: Potřebuji pro vložení této svorky profesionála? Máte návod jak na to?

Odpověď: K jeho vložení nepotřebujete profesionála. Můžeme vám pomoci s jeho vložením poskytnutím videí nebo vzdálené technické pomoci.
