Jak nainstalovat solární montážní systém východ-západ?

[Příprava před instalací]

Zde je seznam položek, které je třeba připravit před instalací:

Nástroje:

Šroubovák: Slouží k pevnému utažení šroubů.

Měřicí páska: Používá se k zajištění správné polohy držáku.

Úroveň: Používá se k potvrzení, že je držák nainstalován vodorovně.

Náš solární předřadný systém obsahuje následující příslušenství:

Předmontovaná podpěra stativu, spoj kolejnice a kolejnice,Středová svorkaA koncová svorka, kolejnicová svorka, zemnicí svorka aZemnicí výstupek、Předřadník、Šrouby se šestihrannou hlavou M8*60 a přírubová matice M8. Je třeba poznamenat, že cementové bloky musíte zajistit sami.

Předmontovaná podpěra stativu

Kolejnice A Železniční Spoj

Středová Svorka A Koncová Svorka

Kolejnicová svorka

Zemnící Svorka A Zemnicí Očko

Zátěžový zásobník

[Krok 1]

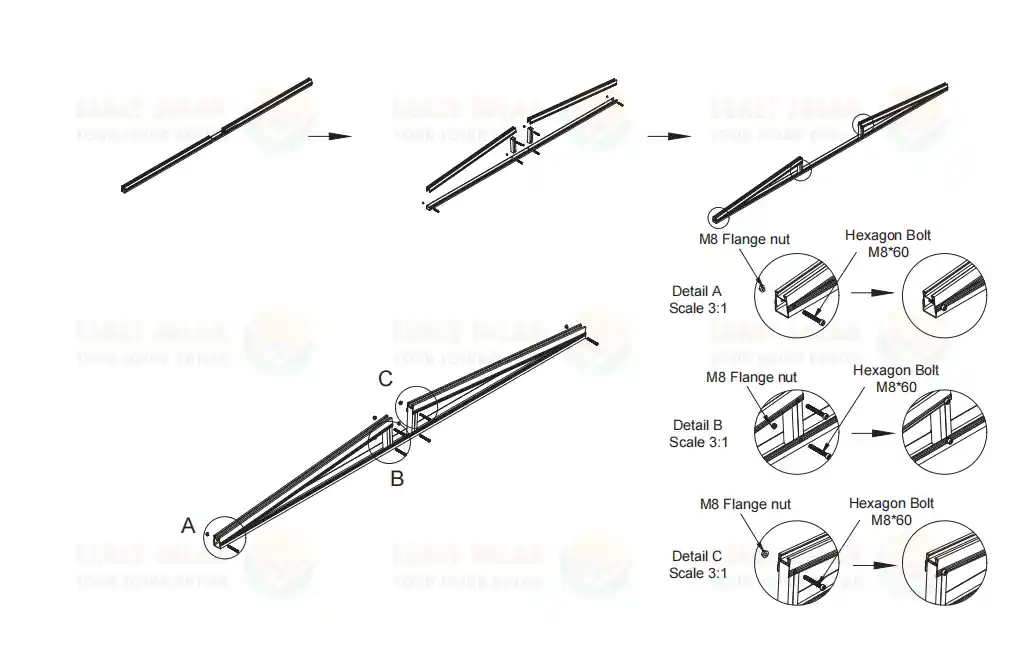

Rozložte předem smontovaný držák a nainstalujte šestihranné šrouby M8*60 a přírubové matice M8 v bodech A, B a C vyznačených na obrázku níže, abyste držák stativu zajistili.

[Krok 2]

Podle výkresů jsou předmontované podpěry stativů v solárním systému pro montáž na plochou střechu uspořádány v rozestupech 2500 mm.

[Krok 3]

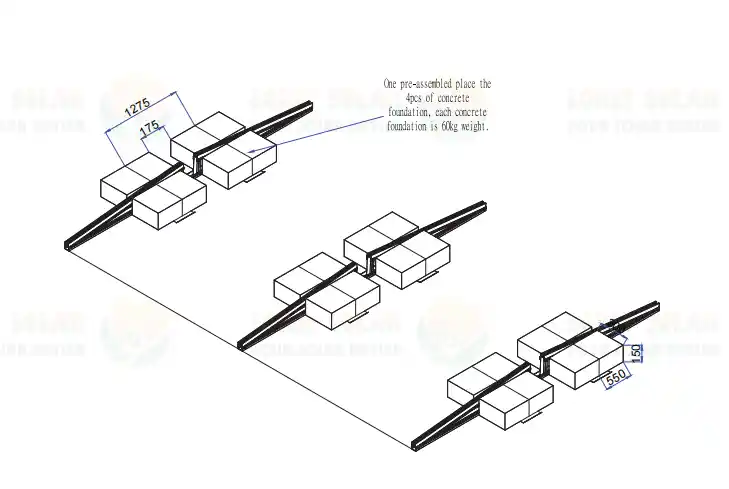

Umístěte předřadník do předem smontované podpěry stativu a vzdálenost mezi dvěma předřadníky je přibližně 1275 mm, jak je znázorněno na obrázku.

[Krok 4]

Umístěte betonový blok na zátěžovou vanu. Je třeba poznamenat, že jednu předmontovanou podpěru stativu je třeba podepřít čtyřmi betonovými bloky a každý betonový blok musí vážit alespoň 60 kg. Rozměry a umístění cementových bloků v solárním montážním systému betonové ploché střechy předřadníku jsou uvedeny na následujícím obrázku.

[Krok 5]

Následuje pohled shora na předem smontovanou podpěru stativu, zátěžovou vanu a betonový blok po dokončení výše uvedených kroků instalace.

[Krok 6]

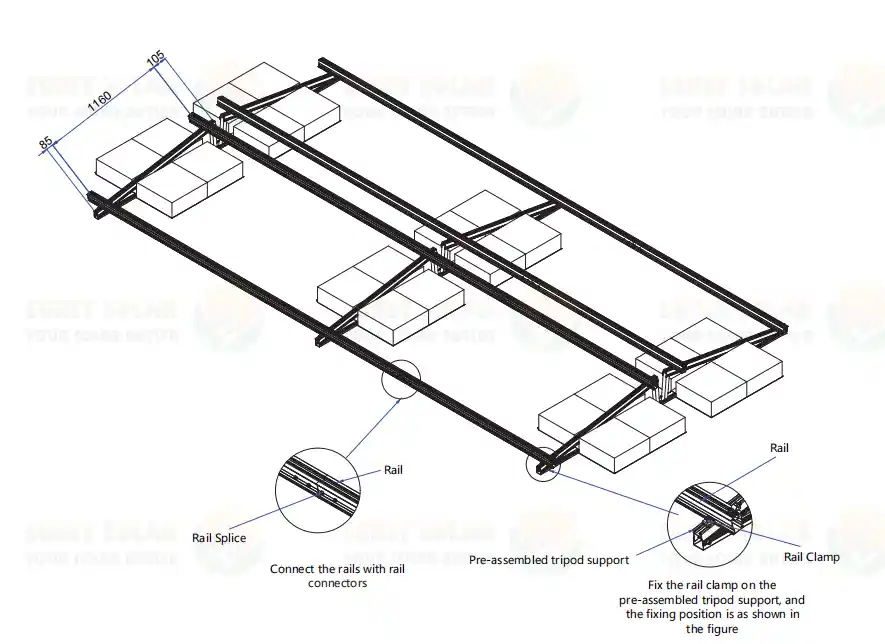

Připojte kolejnice pomocí spojky kolejnic a upevněte svorky kolejnice k předem smontovanému držáku stativu, jak je znázorněno na obrázku.

[Krok 7]

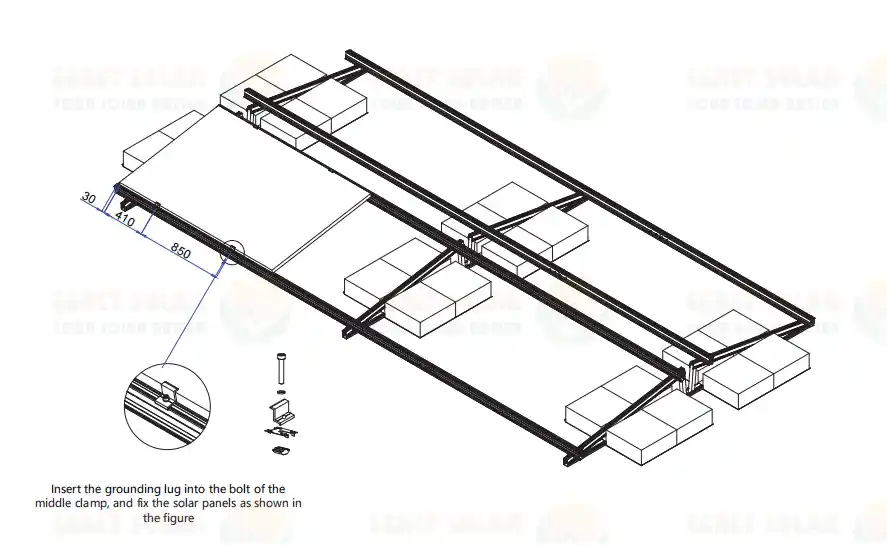

Umístěte solární panel na kolejnici a vložte zemnící svorku do šroubu střední svorky, jak je znázorněno na obrázku.

[Krok 8]

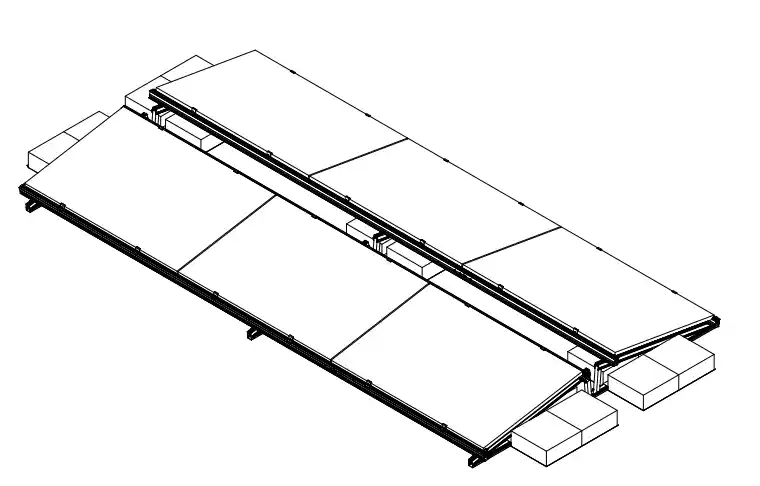

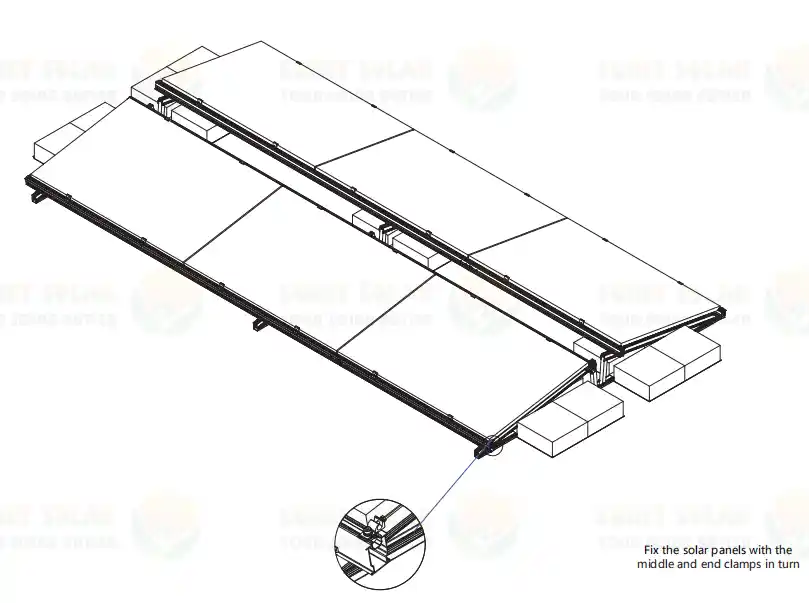

Umístěte solární panely v pořadí a poté nainstalujte střední svorku a koncovou svorku, abyste je zajistili, jak je znázorněno na obrázku. Tím je dokončena instalace celého východo-západního solárního předřadného montážního systému.

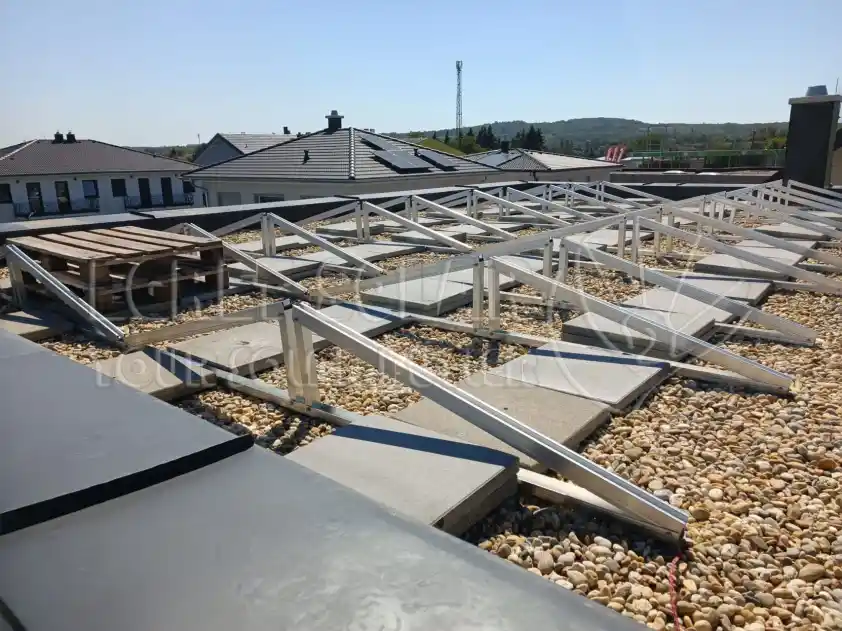

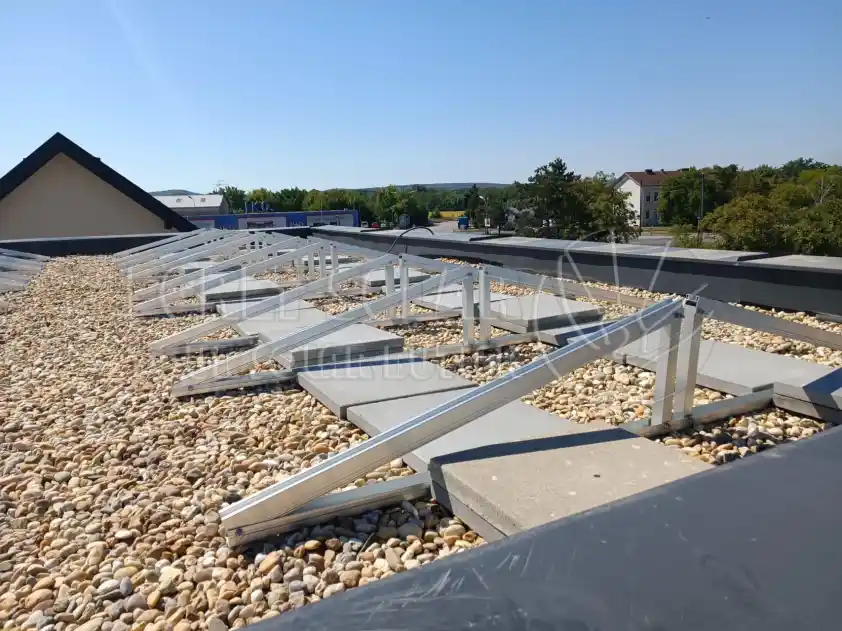

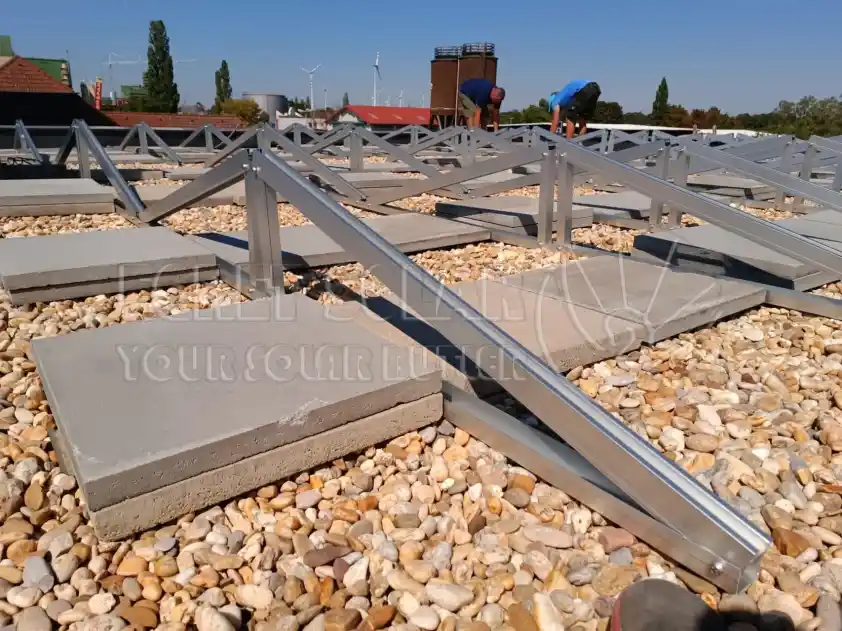

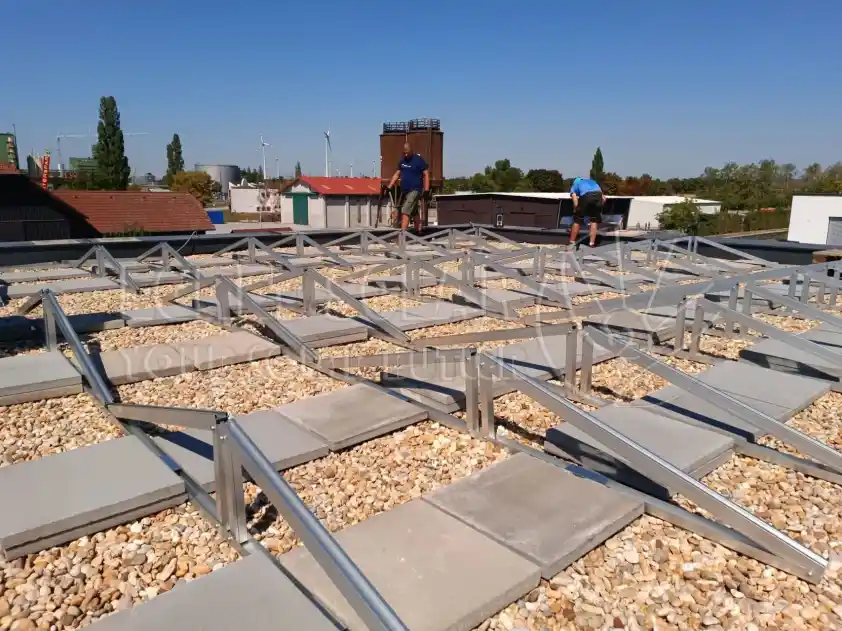

[Příklad instalace]
