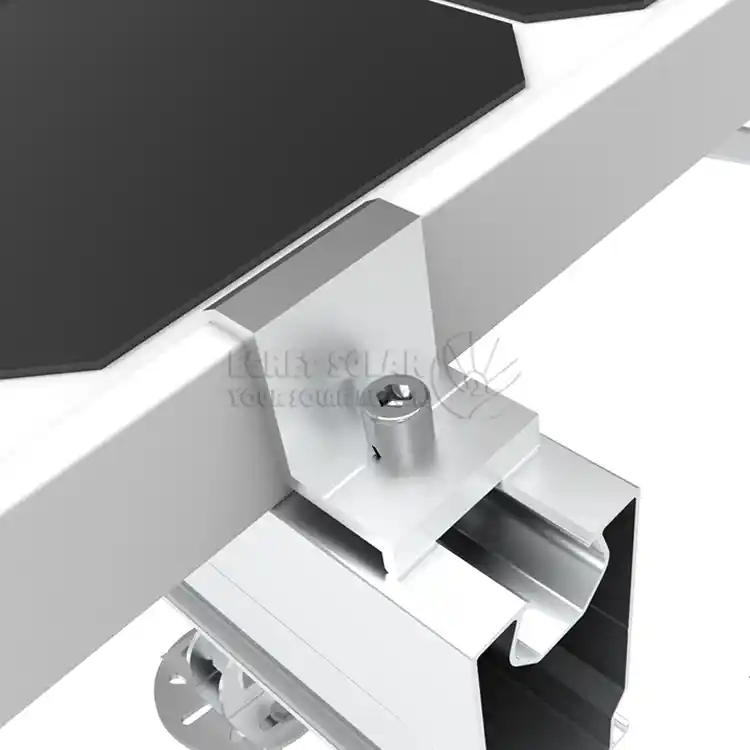

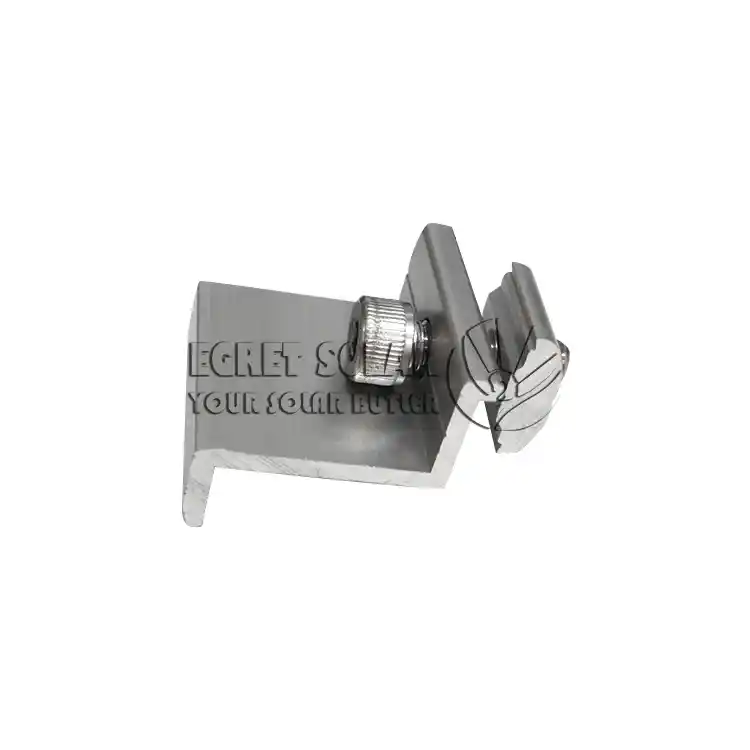

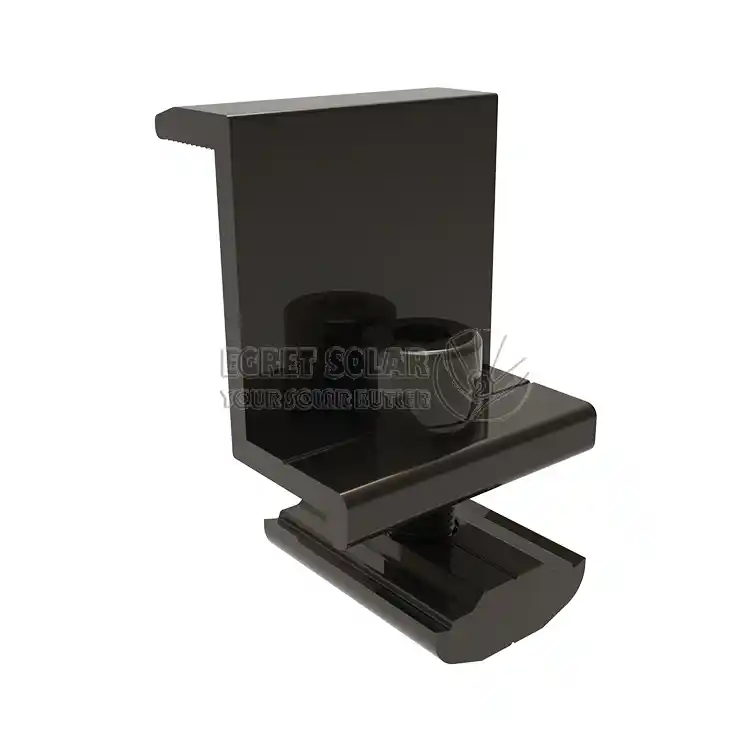

Koncové svorky

TheKoncové svorky zVolavka sluneční, stejně jako středotlaký blok, musí být kompatibilní s tloušťkou rámu komponentu (obvykle 30-40 mm), může býtPřizpůsobenépodle různých technických řešení a je vyroben z eloxovaného materiálu z hliníkové slitiny, aby se zabránilo korozi s rámem součásti a současně hrál izolační roli.

Klíčové vlastnosti

koncová svorka solárnípřipevňuje rám vnějšího dílu každé řady ke konci kolejnice, aby se zabránilo sklouznutí. Současně lisování okrajů komponentů pomáhá omezit nájezd větru, deště a prachu ze stran. Nachází se na okraji pole a přímo nese největší zdvihací sílu větru (směrem nahoru tažnou sílu) a sací sílu větru, je klíčovým silonosným bodem ve větruodolném provedení a musí mít dostatečnou mechanickou pevnost.

Rozdíl mezi solární svorkou

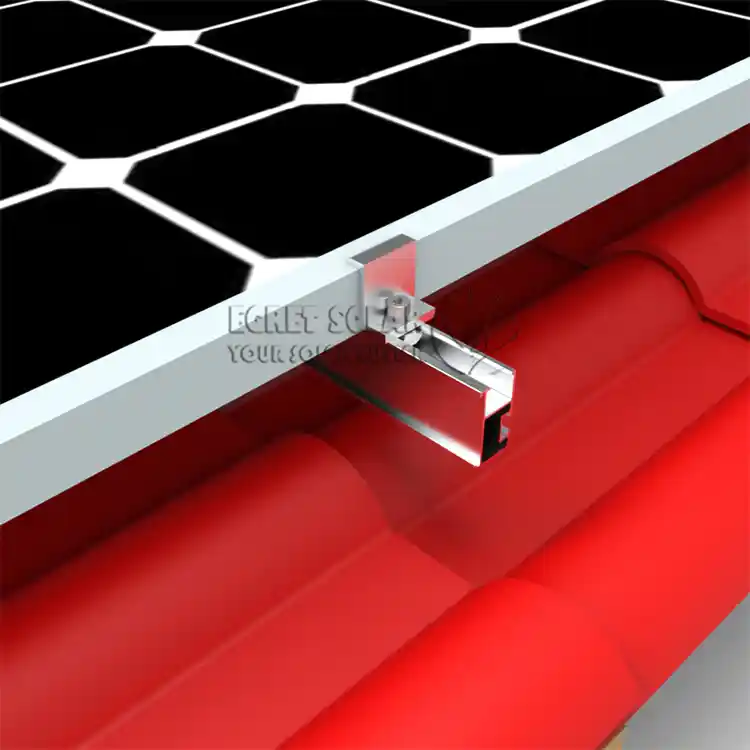

Instalační polohakoncová svorka pro solární panelyje na začátku a na konci pole a pouze vnější rám jednoho modulu je pevný. Jeho jádrová síla snáší především nejsilnější okrajové zatížení větrem z jedné strany modulu a zároveň hraje roli koncové fixace, odolávání extrémnímu tlaku větru a utěsnění okraje. Vzhled je obvykle navržen s jedním koncem uzavřeným nebo opatřeným koncovým krytem.

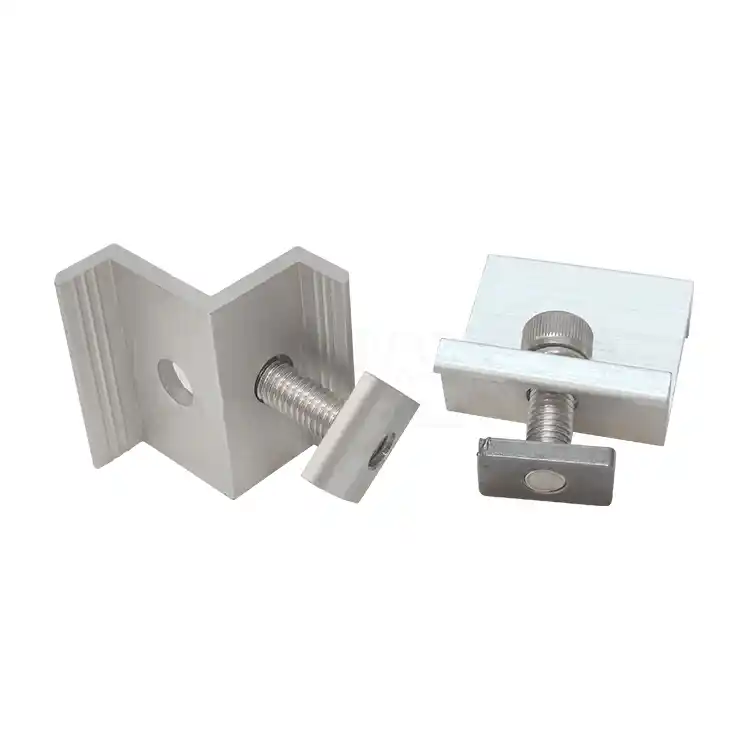

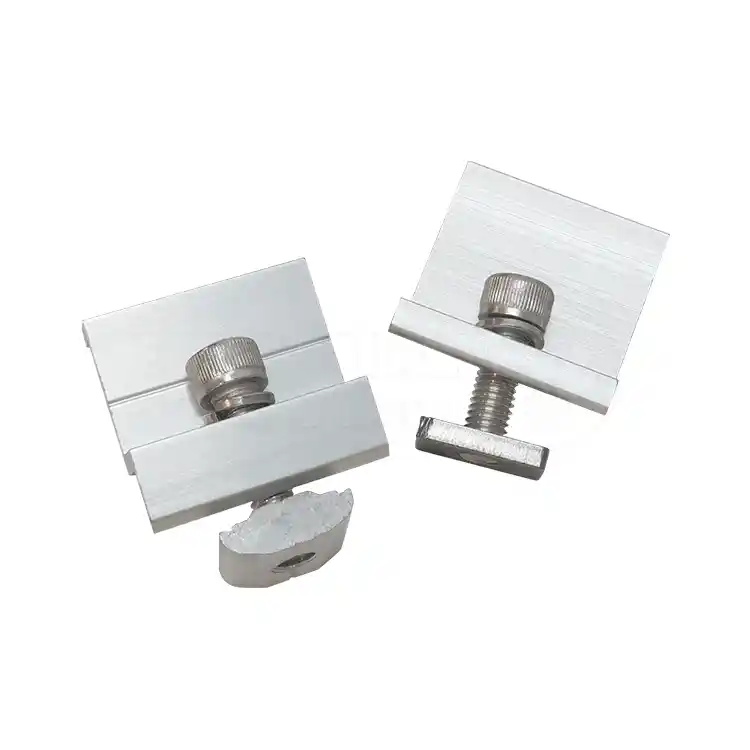

Středová svorka je instalována uprostřed pole a současně upíná vnitřní rámy dvou sousedních součástí, přičemž nese sílu přenášenou dvěma sousedními součástmi. Odolává hlavně vztlakové síle větru. Oba konce středové svorky jsou otevřené a slouží k uchycení panelu.

Principy návrhu

Konstrukce produktu řeší klíčové problémy, se kterými se často setkáváme v praktickém strojírenství, Tradiční koncový tlakový blok je náchylný k rotaci a posunutí při utahování,Volavka slunečnínávrhy zkoncové svorky pro montáž solárního panelunavržená, vyvinutá a vyrobená tříúhelníková dosedací plocha převádí rotační sílu generovanou upevněním na vertikální zajišťovací sílu směřující dolů prostřednictvím jedinečné kontaktní plochy, což zásadně řeší tento problém a činí instalaci pevnější, Konstrukce T-šroubu s protiskluzovými zuby Šrouby lze upnout do drážek vodicí lišty pro fixaci, což umožňuje ovládání jednou rukou a výrazně zvyšuje pohodlí instalace.

Lidé se také ptají

Otázka: Proč musí pocházet ze stejné značky nebo kompatibilní řady jako vodicí lišty a komponenty? Lze je použít náhodně?

Odpověď: Nedoporučuje se je míchat. V důsledku mechanického nesouladu se šířka drážky a tolerance tvaru profilů (vodicích lišt) různých značek liší. Thekoncové svorky solárního panelu

nebo T-šroub nemusí být správně vložen nebo zajištěn, což má za následek nestabilní instalaci.

Otázka: Během instalace se šrouby stále točí a nelze je utáhnout. co mám dělat?

Odpověď: Může to být způsobeno nesprávným pořadím instalace nebo nesprávnými nástroji. Nejprve se ujistěte, že je hlava šroubu správně zasunuta do drážky vodicí lišty. Za druhé je nutné použít momentový klíč a utahování by mělo být provedeno v souladu s hodnotou utahovacího momentu uvedenou v návodu k produktu (obvykle v rozsahu 16 až 20 Newtonmetrů). Nejprve jej nejprve utáhněte rukou a nakonec jej utáhněte momentovým klíčem.

Otázka: Jaké jsou zvláštní požadavky na výběr materiálů pro produkty v zasněžených a chladných oblastech?

Odpověď: Jako hlavní materiál se doporučuje použít hliníkovou slitinu. Povrch je ošetřen eloxovanou oxidací, která poskytuje dobrou ochrannou vrstvu a zabraňuje korozi.
