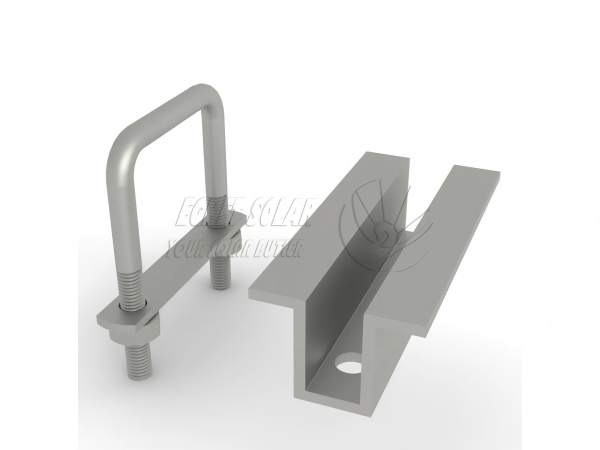

Dual U Bolt Solar Mid Clamp

Solární středová svorka Egret dual U šroub se používá k upevnění solárních panelů na obou stranách ve střední poloze mezi dvěma sousedními solárními fotovoltaickými panely. Na rozdíl od běžné solární středové svorky akoncová svorka, tělo svorky je delší, 80-100 mm, což má za následek rovnoměrnější rozložení síly a vytvoření nárazníkové struktury, aby se zabránilo zmáčknutí a poškrábání hliníkového rámu fotovoltaiky.

Standardní délka produktu pokrývá 80-100 mm a jsou akceptovány další vlastní délky. Je kompatibilní s běžnými fotovoltaickými moduly o tloušťce 30/35/40 mm na trhu; výška tvaru U může být přizpůsobena tak, aby odpovídala různým specifikacím čtvercových ocelových hlavních nosníků.

PARAMETRY PRODUKTU

Pokyny pro přizpůsobení

Možnost délky hliníkové svorky: 80 mm až 120 mm

Vhodná výška rámu PV panelu: 30 až 40 mm

Šířka rozevření U-šroubu (vhodné pro hlavní nosníky obdélníkových trubek): 40/60/80/100 mm, vhodné pro obdélníkové konzoly 40×60, 50×80, 50×100 atd.

U Průměr šroubu PV: typicky M8 a M6

Pokud je konzola kulatá trubka, můžete použít zaoblený šroub ve tvaru U; Pokud je použita ocel ve tvaru U, lze použítsolární středová svorka s plastovou maticí .

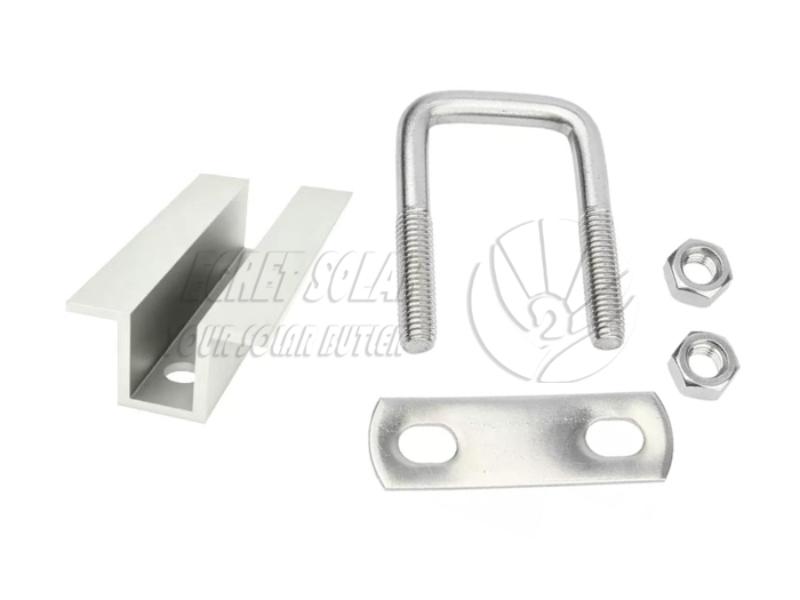

Zahrnuté komponenty

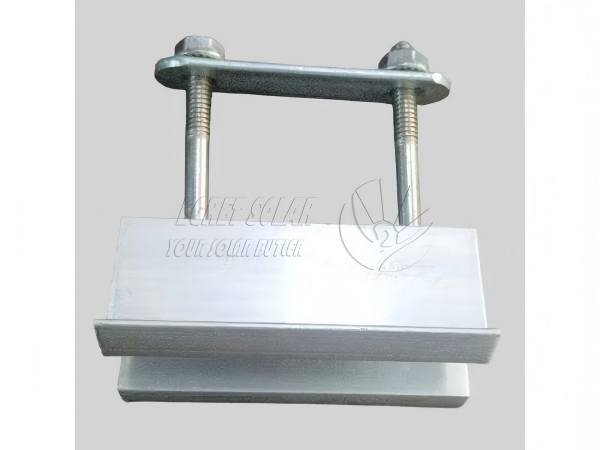

Kompletní sada U-bolt pv svorky je dodávána jako sada, není vyžadován žádný samostatný nákup příslušenství. Kompletní sada se skládá z následujícího:

1. Hliníková středová svorka *1

( Al6005-T5 extrudovaný profil z hliníkové slitiny, eloxovaný povrch

2.Aluminium Long plate*1

(Hliníková svorka ze stejného materiálu)

3.U-šroub *1:

(Ocel Q235 žárově zinkovaná, integrálně ohýbaná, odolná proti korozi a povětrnostním vlivům)

4.Ploché podložky *2

(Standardní žárově zinkované spojovací prvky, proti uvolnění a protiskluzové)

5.Přírubové matice nebo vnější šestihranné matice *2

Vlastnosti středové svorky U solární

Vyvážené rozložení napětí, zabraňující sklouznutí panelu

Velká plocha spoje mezi hliníkovou svorkou a rámem a kolejnicí solárního panelu zajišťuje rovnoměrné rozložení napětí ve srovnání s běžnou střední svorkou, čímž se zabrání posunutí panelu při silném větru a kolísání teplot.

Dlouhodobá venkovní odolnost proti korozi

Dvouvrstvá solární montážní svorka odolává UV záření, dešti a kyselé/alkalické korozi; U-šrouby jsou žárově pozinkované, což zajišťuje bezrezový provoz po dobu 15 let i v pobřežních oblastech s vysokým obsahem soli a deštivých jižních oblastech, vhodných pro různá drsná venkovní prostředí.

Skvělý poprodejní servis

Naše výrobky používají vysoce kvalitní ocelové základní materiály a mají 65µm galvanizovanou vrstvu, která poskytuje 25letou životnost a 12letou záruku.

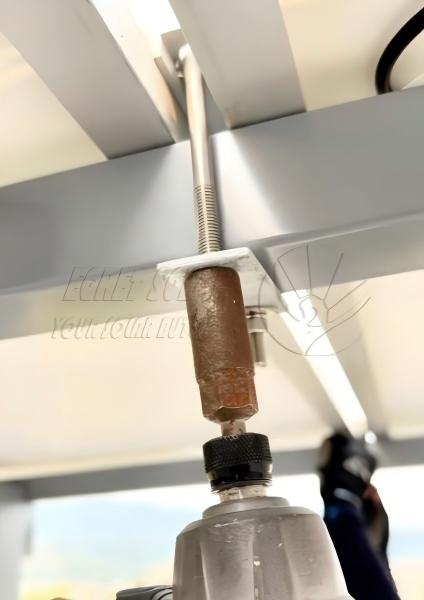

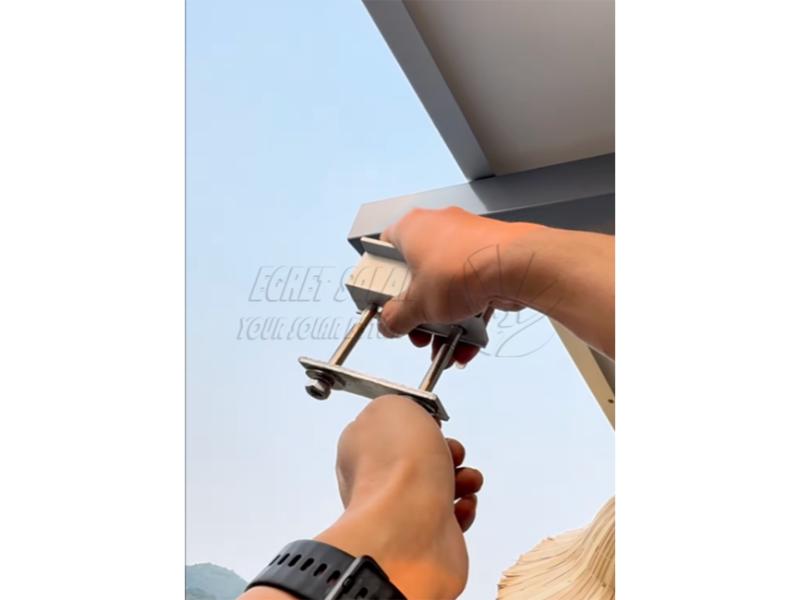

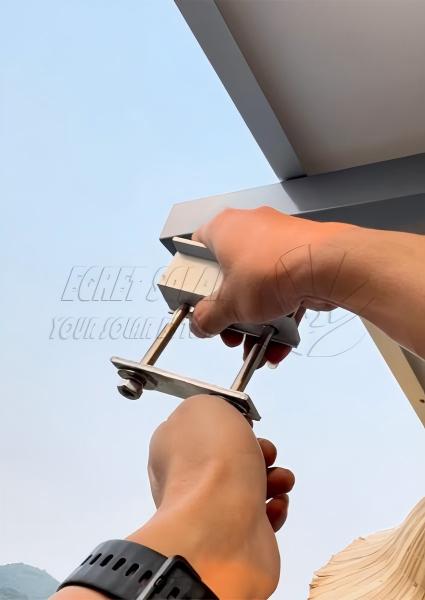

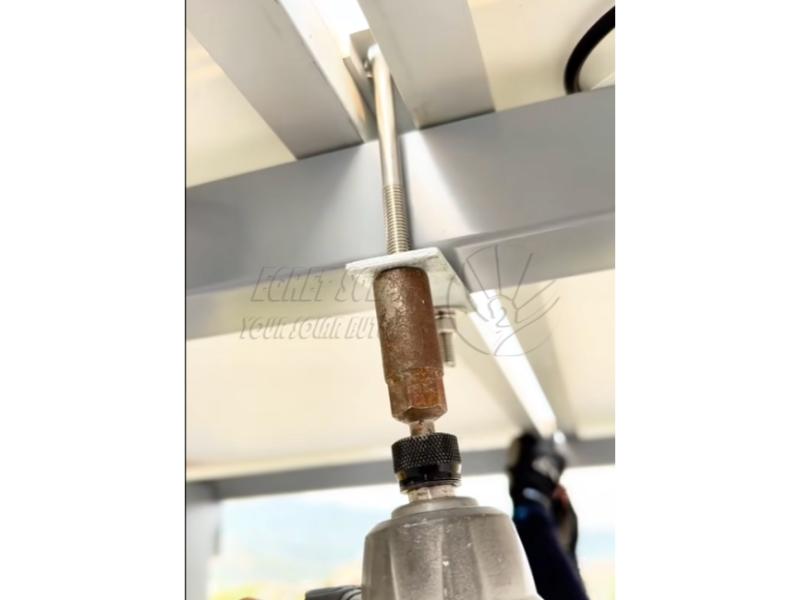

                                                                   Obrázek instalace poskytnutý zákazníkem z Mauricia

FAQ

Q1. Na jaké čtvercové trubkové nosníky se může U-šroub zablokovat?

A1. Standardní U-šrouby pasují na obdélníkové galvanizované ocelové čtvercové nosníky/ZAM. Pokud váš držák používá speciální nosníky šířky/tloušťky, můžeme upravit výšku U-šroubu a šířku otvoru podle vašich výkresů.

Q2. Lze tuto svorku použít v oblastech s vysokým obsahem soli v blízkosti moře?

A2: Ano. Solární U střední svorka je odolná vůči UV záření a kyselému dešti; žárově zinkované spojovací prvky projdou 500hodinovým testem v solné mlze. Pro vysoce korozivní prostředí, jako jsou ostrůvky, lze šroub zinek-hliník-hořčík upgradovat s venkovní životností více než 20 let.

Otázka 3: Pokud je prostředí instalace drsné, máte nějaké doporučené uzemňovací systémy, které lze přizpůsobit této střední svorce?

Odpověď: Doporučujeme používat vysoce pevný systém čtvercových trubek zam, vhodný pro oblasti se silným sněhem a větrem v Evropě. Není nutné žádné svařování, připojení a upevnění se provádí přímo pomocí šroubů, což usnadňuje instalaci.
